Le dessin

Introduction

Le chapitre détaille quelques outils de dessin principaux (liste non exhaustive), les outils d’accrochage aux objets, le repérage polaire, la création de texte, les options de texte, la gestion des styles de texte et le vérificateur d’orthographe.

Création de lignes

L’entité de dessin principale dans les logiciels de CAO/DAO est la ligne.

 Activez l’onglet Début du ruban, choisissez le bouton Ligneimages/AT22-i0301.png du groupe de fonctions Dessin.

1. Dessiner une ligne

Vous devez définir les deux extrémités de la ligne. Vous pouvez les indiquer moyennant, soit des coordonnées 2D (x,y), soit des coordonnées 3D (x,y,z), ou combiner les deux types de coordonnées. Si vous entrez des coordonnées 2D, AutoCAD utilise l’élévation courante comme composant en Z du point.

Dans l’exemple ci-dessous, vous dessinez une ligne démarrant du point de coordonnées x=1, y=1 et z=0 et se terminant au point de coordonnées x=5, y=2 et z=1.

Au message Images/15AT301.PNG, saisissez 1,1,0 et appuyez sur la touche [Entrée] pour valider.
Au message images/AT22-0301.png, saisissez 5,2,1 et appuyez sur la touche [Entrée] pour valider.
Au message images/AT22-0302.png, appuyez sur la touche [Entrée] pour valider.

Le format à respecter est donc (x,y,z). Les trois valeurs sont séparées par une virgule. Vous pouvez vous contenter de donner les valeurs x et y ; dans ce cas, vous dessinez une ligne 2D. Dans l’exemple ci-après, vous dessinez une ligne partant du point de coordonnées x=1 et y=1 jusqu’au point de coordonnées x=10 et y=5. Ces deux points ont une composante z identique (égale à zéro)....

Annulations et rétablissements

AutoCAD permet à tout moment d’annuler la ou les précédentes opérations effectuées dans le dessin courant.

Vous venez de mettre en place plusieurs lignes de construction, ou vous venez de déplacer des objets, ou encore d’insérer un élément de bibliothèque... Vous pouvez très facilement annuler ces différentes commandes, et les rétablir le cas échéant.

Annulation

Dans la barre d’outils d’accès rapide, cliquez sur le bouton Annulerimages/AT22-i0305.png.

Ce bouton est disponible si au moins une commande a été effectuée auparavant.

Vous répétez l’opération pour l’annulation de plusieurs opérations précédentes.

Vous pouvez également utiliser le bouton-liste Annuler ci-dessous pour visualiser les dernières opérations à annuler.

images/AT22-0305.png

Rétablissement

Dans la barre d’outils d’accès rapide, cliquez sur le bouton Rétablirimages/AT22-i0306.png.

Ce bouton est disponible s’il y a eu au moins une annulation auparavant.

Vous pouvez également utiliser le bouton-liste Rétablir ci-dessous pour visualiser et rétablir plusieurs opérations précédemment annulées.

images/AT22-0306.png

L’accrochage aux objets

AutoCAD reconnaît à chaque type d’objet un ou plusieurs points caractéristiques. Ces points de référence vous sont très utiles pour la construction. Ils peuvent être l’extrémité d’une ligne, l’intersection d’une ligne et d’un cercle... AutoCAD met à disposition de l’utilisateur des outils d’accrochage aux objets permettant de repérer efficacement les points de référence voulus.

1. Les outils d’accrochage aux objets

Un accrochage aux objets est un outil à utiliser lorsqu’AutoCAD demande à préciser un point. Vous pouvez par exemple, à partir de lignes de construction, repérer des intersections ou extrémités pour dessiner ou positionner des objets. Plutôt que de calculer des coordonnées en X et en Y, vous choisissez simplement l’outil d’accrochage, Extrémité par exemple. Une marque apparaît et permet de repérer l’extrémité d’une ligne (exemple ci-après).

images/RI6301.png

Voici les différents outils d’accrochage :

images/IREPERAG.png

Point de repérage temporaire

Permet de positionner un point à partir de plusieurs références X et Y. Cette option attend un premier point puis un deuxième ; il extrait la position en X de l’un et la position en Y de l’autre (voir aussi Le repérage d’accrochage aux objets).

images/107.png

Depuis

Un point de référence à partir duquel vous pouvez donner une position (relative).

images/108.png

Extrémité

L’extrémité la plus proche d’un segment droit ou courbe.

images/109.png

Milieu

Le milieu d’un segment droit ou courbe.

images/134.png

Intersection

Le point d’intersection de deux objets : (soit l’intersection se trouve dans la cible, soit vous précisez deux objets).

images/135.png

Intersection projetée

L’intersection réelle ou fictive de deux objets dans l’espace 2D ou 3D (projection de l’intersection).

images/IEXTENSI.png

Extension

Fixe un point en plaçant le curseur sur une extrémité (une petite marque apparaît). Le déplacement du curseur permet une extension virtuelle de l’objet. Entrez une distance au clavier ou fixez un autre point pour obtenir une intersection des deux segments par exemple.

images/ICCENTRE.png

Centre

Le centre...

Le repérage polaire

Le mode orthogonal permet d’imposer les directions horizontale et verticale. Le repérage polaire permet d’imposer tout type d’orientation. L’utilisateur fixe un ou plusieurs angles de référence à respecter. Ceux-ci sont des angles absolus ou relatifs au précédent segment.

 Dans la barre d’état, déroulez le bouton-liste Limiter le curseur à des angles spécifiquesimages/AT22-i0316.png et choisissez Paramètres de repérage.

Une boîte de dialogue semblable à la suivante apparaît :

images/AT303.PNG

La case à cocher Repérage polaire activé permet d’utiliser ou non le repérage polaire.

Paramètres d’angle polaire

Placez le curseur dans la zone de texte pour fixer l’angle incrémental à respecter. Si vous précisez une valeur de 45, le curseur imposera une direction à 45, puis 90, 135, 180, 225... La liste déroulante accède aux valeurs précédemment utilisées.

Cliquez sur Nouveau pour fixer un angle supplémentaire (non incrémental). Si vous rentrez un angle supplémentaire de 67, le curseur imposera, en plus des angles 45, 90, 135, l’angle absolu de 67.

Repérage d’accrochage aux objets

L’option Plan orthogonal uniquement permet de s’appuyer grâce à l’accrochage aux objets...

Création d’arcs

 Activez l’onglet Début, du ruban. Dans le groupe de fonctions Dessin, cliquez sur l’icône déroulante Arcimages/AT22-i0317.png et choisissez une des options ci-après :

images/AT22-0309.png

Les arcs sont des portions de cercles. Il y a onze façons de dessiner un arc :

  • Par 3 points.

  • Un point de départ, un centre, un point final.

  • Un point de départ, un centre, un angle décrit.

  • Un point de départ, un centre, une longueur de corde.

  • Un point de départ, un point final, un angle décrit.

  • Un point de départ, un point final, une direction.

  • Un point de départ, un point final, un rayon.

  • Un centre, un point de départ, un point final.

  • Un centre, un point de départ, un angle.

  • Un centre, un point de départ, une longueur de corde.

  • La continuité d’une ligne ou d’un arc déjà en place.

Voici quelques exemples utilisant différentes méthodes pour dessiner un arc :

Arc défini par trois points images/AT22-i0318.png

La méthode de mise en place est semblable à celle utilisée pour les cercles. Le premier et le troisième point sont les extrémités de l’arc. Notez qu’avec cette méthode, un arc peut être défini dans les deux sens (horaire et trigonométrique).

Spécifiez le point de départ de l'arc ou [Centre]: P1
Spécifiez le second...

Création de cercles

 Activez l’onglet Début du ruban. Dans le groupe de fonctions Dessin, cliquez sur l’icône déroulante Cercleimages/AT22-i0321.png et choisissez une des options ci-après.

images/AT22-0310.png

Un cercle peut être défini de six manières différentes sur AutoCAD :

  • Par un point de centre et un rayon.

  • Par un point de centre et un diamètre.

  • Par deux points.

  • Par trois points.

  • Par deux points de tangence et un rayon.

  • Par trois points de tangence.

Pour les deux premières méthodes, vous pouvez également utiliser l’accrochage des objets pour spécifier un point sur la circonférence du cercle que vous créez ; ainsi différentes constructions géométriques seront possibles.

Voici quelques exemples utilisant différentes méthodes :

Cercle défini par un centre et un rayon images/AT22-i0322.png

Spécifiez le centre du cercle ou [3P/2P/Tir (tangente
tangente rayon)]: 4,4
Spécifiez le rayon du cercle ou [Diamètre]: 30
images/CERCLE2.png

Cercle défini par deux zones de tangence et un rayon images/AT22-i0323.png

Spécifiez un point de l'objet pour la première tangente
du cercle: Objet 1
Spécifiez un point de l'objet pour la deuxième tangente
du cercle: Objet 2
Spécifiez le rayon du cercle: 30
Images/15at368.png

Cercle défini par trois points de tangence images/AT22-i0324.png

Dans les exemples ci-après, le cercle sera...

Création de points

 Activez l’onglet Début du ruban. Déroulez le groupe de fonctions Dessin, cliquez sur l’icône Plusieurs pointsimages/AT22-i0325.png.

AutoCAD vous demande de placer le ou les point(s) :

Images/15AT327.PNG

 Saisissez 5,6 puis appuyez sur la touche [Entrée].

 Appuyez sur la touche [Echap] pour quitter la commande.

L’introduction précédente place au point de coordonnées (5,6) un point. Les points peuvent être utilisés pour y accrocher un objet du dessin (outil Nodal). Vous pouvez spécifier un point tridimensionnel. Si vous omettez la coordonnée en Z, AutoCAD utilise l’élévation courante.

Vous pouvez modifier l’apparence et la taille des entités "Point".

 Déroulez le groupe de fonctions Utilitaires (onglet Début) et cliquez sur l’icône Style de pointsimages/AT22-i0326.png.

images/AT304.PNG

Après avoir cliqué sur le type de point désiré et confirmé par OK, il faut attendre la prochaine régénération graphique (menu déroulant Affichage/Régénérer) pour voir les points existants sous leur nouvelle apparence.

AutoCAD vous donne deux possibilités de disposer des points sur un objet :

  • L’objet peut être divisé en un certain nombre de segments, et les points seront uniformément répartis sur l’objet.

  • Une longueur...

Création de polylignes

Une polyligne est une succession continue de segments droits ou/et courbes. La polyligne reste malgré cela une seule entité, quel que soit le nombre de segments la composant. Une polyligne 2D n’a pas de variantes en Z. Toutes les polylignes 2D ont les propriétés suivantes :

  • On peut définir l’épaisseur des lignes des polylignes, avec une épaisseur constante ou une épaisseur dégressive.

  • Une polyligne 2D d’épaisseur importante peut remplir complètement ou partiellement un cercle.

  • Les polylignes peuvent être fermées ou ouvertes.

  • Elles peuvent être dessinées avec des types de ligne définis, des raccords et chanfreins peuvent être ajoutés aux polylignes.

  • Le lissage des polylignes est possible.

  • On peut connaître le périmètre, la surface d’une polyligne.

  • On peut éditer ou modifier une ou plusieurs polylignes.

images/POLY.png

Une polyligne 3D est uniquement une succession de segments, dont l’épaisseur est égale à zéro. Le contour d’une polyligne 3D peut également être fermé.

 Dans le groupe de fonctions Dessin (onglet Début), cliquez sur l’icône Polyligneimages/AT22-i0329.png.

Spécifiez le point de départ: précisez le Point de départ
Spécifiez le point suivant ou [Arc/Demi-larg/LOngueur/ ...

Création de courbes splines

Les splines sont des courbes passant par une série de points. AutoCAD utilise les splines NURBS (Non Uniform Rational B-Splines). Celles-ci sont définies par des points de lissage ou avec des sommets de contrôle. Les points de lissage sont situés sur la spline (la spline passe par les points), alors que les sommets de contrôle définissent un "cadre de tolérance". Il est possible de supprimer ou d’ajouter des points de contrôle à la spline. Ainsi, vous pouvez apporter localement une modification sur la courbe tout en conservant une grande précision, ainsi qu’une allure naturelle de la courbe. Il est possible de créer une spline à partir de polylignes, même si ceci présente peu d’avantages (moins précis).

1. Définir une spline passant par des points de lissage

images/12AT310.png

 Déroulez le groupe de fonctions Dessin (onglet Début), et choisissez l’icône Spline par PLimages/AT22-i0330.png.

Le message suivant apparaît :

Paramètres courants: Méthode=Ajustement Noeuds=Corde
Spécifiez le premier point ou [Méthode/Noeuds/Objet]:

Spécifiez le premier point puis AutoCAD affiche le message suivant :

Indiquez le point suivant ou [Tangence de départ/toLérance]:

L’option Tangence de départ permet d’agir sur l’orientation de départ de la spline en spécifiant une direction dont la spline...

Création de texte

Vous pouvez insérer du texte dans un dessin avec un grand choix de jeux de caractères. Ces textes peuvent être compressés, élargis, inclinés, reflétés, tournés... AutoCAD propose deux types de texte : le texte sur une ou plusieurs lignes indépendantes, et le paragraphe de texte (ou texte multiligne).

1. Le texte sur lignes indépendantes

 Dans le groupe de fonctions Annotation (onglet Début), cliquez sur l’icône déroulante Une seule ligneimages/AT22-i0334.png.

Cette commande est également accessible depuis le groupe de fonctions Texte dans l’onglet Annoter.

AutoCAD affiche le message suivant :

images/16AT308.png

Soit vous positionnez le point de départ du texte (option par défaut), soit vous choisissez les options Justifier ou Style.

Spécifiez le point de départ du texte : cette option justifie votre texte le long de sa ligne de base. Il suffit simplement d’indiquer le point de départ désiré.

Justifier : utilisez cette option pour justifier (ou aligner) votre texte d’après les options d’alignement (voir Les options d’alignement).

Style : choisissez cette option pour utiliser un nouveau style de texte (voir Définition de styles de texte).

Si vous validez par [Entrée] sur l’option Point de départ, le texte que vous préciserez prendra place sous le texte précédent. Pour quitter la commande, validez par [Entrée] une ligne de texte vierge.

Le texte dynamique permet un affichage instantané dans la zone graphique, mais aussi l’alignement de plusieurs lignes de texte.

Afin de permettre le positionnement de différents points de départ dans la même opération, attribuez la valeur 1 à la variable DTEXTED (à saisir au clavier).

2. Les options d’alignement (Justifier)

Vous pouvez aligner le texte en utilisant une combinaison des modes d’alignement haut/bas/milieu/ligne de base et gauche/centre/droite. La ligne de base représente la ligne le long de laquelle se trouve la base des majuscules. Si vous imaginez un cadre entourant le texte, les lettres longues (telles que p, g et y) dépassent la ligne de base vers le bas du cadre et les majuscules atteignent le haut du cadre. La position du milieu se trouve à mi-chemin entre...

Définition de styles de texte

Les styles déterminent le format du texte par défaut. Différents paramètres définissent le style : l’apparence des caractères (police de caractères), la hauteur, l’angle de rotation, la justification et différents effets de compression, d’inclinaison, de renversement... Le style par défaut est Standard, mais vous pouvez créer les styles de texte de votre convenance.

 Déroulez le groupe de fonctions Annotation (onglet Début) et choisissez le bouton Style de texte images/AT22-i0362.png.

Le groupe de fonctions Texte (onglet Annoter) propose également un accès à la fonction Style de texte.

images/AT319.PNG

 Cliquez sur le bouton Nouveau. AutoCAD vous demande le nom du nouveau style.

Répétez l’opération si vous souhaitez créer plusieurs styles. Chaque nouveau style créé apparaît dans la liste des styles. Vous pouvez renommer ou supprimer un style de la liste.

Sélectionnez le style avant de lui affecter une police de caractères. La police définit l’aspect des caractères. Vous accédez aux polices True Type (.ttf), et aux polices AutoCAD (.shx). Notez l’accès direct aux polices Windows de type Helvetica, Times Roman, Architectural...

En fonction de la police choisie, certains aspects Gras ou Italique sont disponibles. La case à...

Le vérificateur d’orthographe

Le vérificateur d’orthographe permet de vérifier chaque mot du texte mis en place dans votre dessin. Il vérifie le texte en s’appuyant sur un dictionnaire (différentes langues possibles) que vous pouvez enrichir. Sont pris en compte les textes sur une ligne et sous forme de paragraphes, les annotations associées aux repères de cotation, ainsi que les attributs.

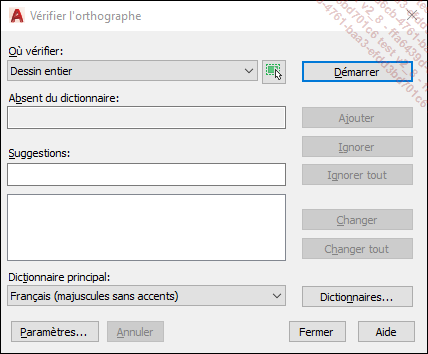

 Activez l’onglet Annoter. Dans le groupe de fonctions Texte, choisissez l’icône Vérifier l’orthographe images/AT22-i0363.png.

images/AT22-0330.png

AutoCAD vous demande de choisir le texte à vérifier. La liste déroulante Où vérifier propose par défaut le dessin entier, mais aussi la possibilité de limiter la vérification à l’espace ou à la présentation courant(e), ou encore de choisir Objets sélectionnés. Cette dernière option est pratique car elle vous permet de limiter la vérification à une ou plusieurs parties du dessin.

 Cliquez sur le bouton Démarrer pour lancer la vérification d’orthographe.

L’expression est affichée dans la rubrique Contexte et le mot incorrect apparaît dans la rubrique Absent du dictionnaire.

Une liste de suggestions (plus ou moins importante) apparaît et le vérificateur vous propose une solution se rapprochant du mot incorrect....

Recherche et remplacement

Cette technique permet une recherche et/ou un remplacement d’une chaîne de caractères dans tout le dessin, ou sur une sélection d’objets. Les objets concernés sont les textes sur une ligne, textes multilignes, valeurs d’attribut, textes de cote, hyperliens et descriptions d’hyperlien.

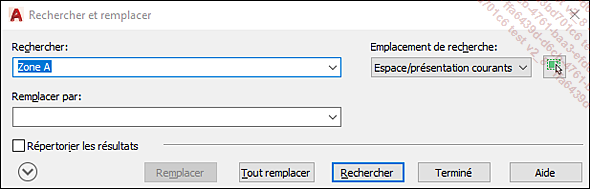

 Activez l’onglet Annoter. Dans le groupe de fonctions Texte, cliquez sur la zone de saisie Rechercher du texteimages/AT22-0331.png.

 Saisissez la chaîne de caractères à rechercher et cliquez sur le bouton Rechercherimages/AT22-i0364.png situé à droite de la zone de saisie. La fenêtre suivante est affichée :

images/AT22-0332.png
Saisissez si nécessaire une nouvelle chaîne de caractères à rechercher, vous accédez aux dernières recherches dans la liste déroulante. La liste déroulante contient les dernières recherches. Dès cet instant, les boutons Rechercher, Remplacer, Tout remplacer deviennent accessibles. Par défaut, la recherche s’effectue sur tout le dessin. Pour restreindre la recherche à une partie du dessin, effectuez votre choix dans la liste Emplacement de recherche : Dessin entier, Espace/présentation courants ou Objets sélectionnés. Dans le cas du choix Objets sélectionnés, cliquez sur le bouton Choix des objetsimages/AT22-i0365.png (devenu accessible) et saisissez les objets concernés. La sélection...
