Gérer le GPIO avec Python

1. Connecter la LED au GPIO

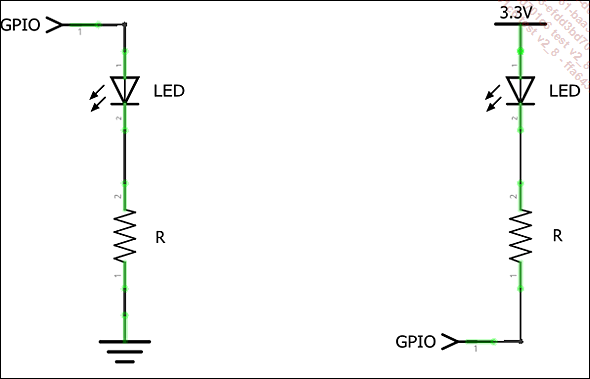

Une sortie GPIO pouvant prendre deux états (l’état haut à 3,3 volts et l’état bas à 0 volt), il existe deux manières de brancher une LED sur une sortie GPIO. L’une avec la masse comme référence, l’autre avec le +3,3 volts.

Dans le premier cas, il faut mettre la sortie à l’état haut afin d’amener le potentiel 3,3 volts pour illuminer la LED. Dans le second, c’est l’inverse : l’état bas doit être mis sur la sortie afin d’amener le potentiel 0 volt.

Le positionnement de la résistance d’un côté ou de l’autre de la LED n’a pas d’importance. Il faudra cependant bien veiller à l’orientation de la LED pour respecter sa polarité afin de la voir s’illuminer.

Pour la suite, le choix se porte sur une LED rouge, ainsi que sa résistance de 150 Ω connectée à la sortie GPIO 23. Le schéma de connexion vers la masse est, à ce stade, privilégié afin de faciliter la compréhension de l’ensemble : état haut, ce qui veut dire présence d’une tension de 3,3 volts, d’où courant dans la LED et donc illumination.

Voici le schéma électronique :

Et voici un exemple de positionnement des composants et des liaisons entre la platine d’essai et le Raspberry Pi 5 :

1. Cahier des charges

Fort du pilotage d’une LED, passons maintenant à un niveau supérieur en réalisant un feu de circulation tricolore. Le feu tricolore fait intervenir trois LED avec le fonctionnement suivant :

Dans un second temps, cette séquence sera répétée de manière infinie.

2. Câblage du feu tricolore

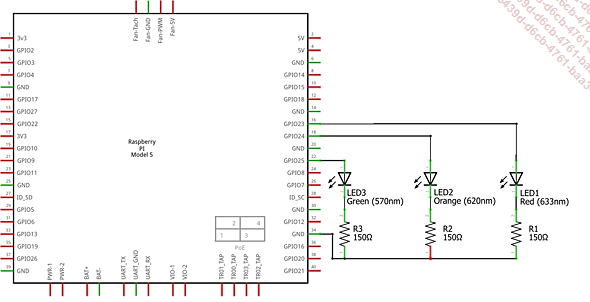

Au niveau du schéma, pas de difficulté majeure. Il suffit de rajouter deux LED, l’une orange et l’autre verte, avec leur résistance de limitation sur deux sorties GPIO supplémentaires. Le choix se porte sur les GPIO 24 et 25, relativement proches du GPIO 23.

Côté câblage, on utilisera cette fois-ci la ligne de masse de la platine d’essai afin de limiter la liaison à une seule broche GND du Raspberry Pi.

3. La création du script Python

Nous avons déjà expérimenté les méthodes pour piloter les LED, désormais nous voulons les enchaîner et les exécuter de manière infinie. Cela passe par la création d’un fichier script Python.

D’une manière générale, l’adoption d’une organisation faisant intervenir un répertoire par projet est une bonne pratique. Il faudra placer tous les projets étudiés dans cet ouvrage dans un répertoire CodePython que vous aurez créé dans votre répertoire ~/Documents.

Lors de l’ouverture d’un nouveau dossier dans Visual Studio Code, l’avertissement de sécurité suivant peut s’afficher :

Il s’agit tout simplement de décider si votre...

1. Connecter le bouton-poussoir au GPIO

Comme pour la LED, il existe deux façons de connecter un bouton-poussoir à une entrée GPIO. Si leurs finalités sont équivalentes, le choix de l’un ou l’autre des schémas (vus au chapitre Le matériel utilisé, section Le bouton-poussoir et l’interrupteur) est généralement guidé par des contraintes de câblage, par exemple. En général, la masse est facilement accessible en tout point d’un circuit et est généralement commune à tous les niveaux de tension d’alimentation. C’est d’ailleurs le cas pour le Raspberry Pi 5 avec ses deux alimentations 5 volts et 3,3 volts et sa masse commune. Le premier schéma est bien souvent privilégié pour ces raisons. Mais pas seulement ! La résistance de tirage est très souvent remplacée par celle disponible en interne au SoC qui est activable par logiciel. Un composant de moins, et surtout une connexion vers le +3,3 volts en moins à réaliser !

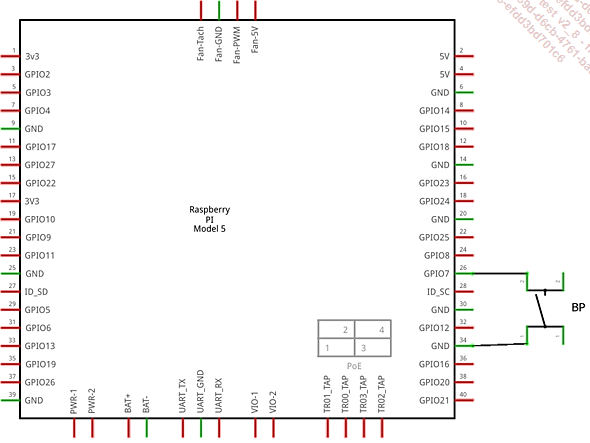

Voici donc le schéma que nous allons retenir pour le bouton-poussoir.

Il s’en trouve extrêmement simplifié, le bouton-poussoir étant câblé entre la masse et la broche GPIO 7.

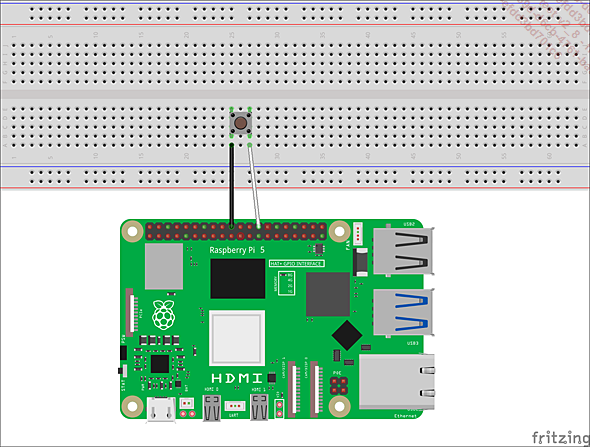

Voici un exemple de positionnement sur la platine d’essai.

Le bouton-poussoir utilisé ici dispose de quatre pattes, ce qui lui confère une meilleure stabilité mécanique une fois soudé. Comme le montre la vue schématique, les pattes sont reliées entre elles par paires, et l’appui établit le contact entre les deux paires, ce qui est exactement le même fonctionnement qu’avec un bouton-poussoir à deux pattes.

2. Récupérer l’information du bouton-poussoir

La bibliothèque gpiozero met à disposition la classe Button permettant de récupérer l’information...

1. Cahier des charges

Le principe de fonctionnement se rapproche des variateurs de luminosité dont on peut disposer chez soi et qui fait intervenir un bouton-poussoir mural classique pour commander la luminosité de l’éclairage intérieur. La manipulation du bouton-poussoir provoque les effets suivants :

2. La variation de luminosité via PWM

L’une des méthodes très utilisées pour faire varier la luminosité est le pilotage par PWM ou modulation de largeur d’impulsion. La LED est mise en clignotement à une fréquence très élevée, et le rapport cyclique entre l’état haut et l’état bas est modulé. À cette fréquence, notre œil fait la moyenne, et nous percevons la valeur moyenne de l’éclairage émis.

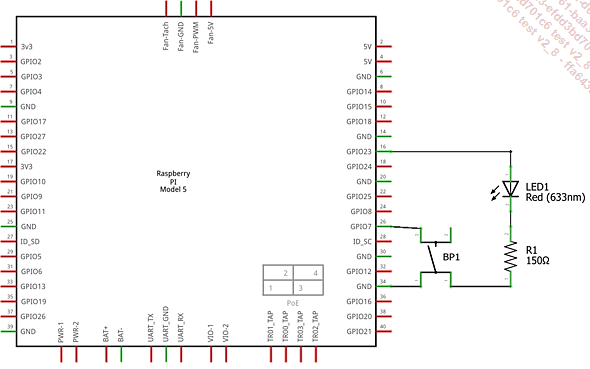

3. Câblage du variateur de luminosité

Rien de nouveau côté composants et mise en œuvre. Il s’agit uniquement de l’association des deux composants étudiés dans les paragraphes précédents : une LED sur une sortie GPIO et un bouton-poussoir sur une entrée GPIO.

La ligne de masse de la platine d’essai sera utilisée pour limiter les connexions de masse avec la carte Raspberry Pi.

4. Création du script

Pour améliorer la compréhension globale, nous allons procéder en deux étapes fonctionnelles. La première consistera à réaliser les fonctions d’allumage et d’extinction progressives de la LED en restant appuyé sur le bouton-poussoir, sans s’occuper...

1. Cahier des charges

Nous allons utiliser ici un anneau de 24 LED RGB. Mais libre à vous d’utiliser un morceau de ruban, une barre toute faite, ou des LED adressables individuellement interconnectées par vos soins. Préférez des LED adressables alimentées en 5 volts de manière à utiliser l’alimentation du Raspberry Pi. Attention au nombre de LED et à la consommation totale déjà évoquée au chapitre Le matériel utilisé, section Les rubans et anneaux de LED adressables, Utilisation. Des LED RGB sont utilisées, mais nous verrons comment adapter simplement aux LED RGBW.

L’objectif de ce script est d’illuminer progressivement les LED du ruban avec une couleur, en commençant de gauche à droite, puis d’éteindre chaque LED de gauche à droite. La couleur pourra être modifiée, ainsi que le nombre de LED, le type de LED (avec ou sans LED blanche) et la vitesse de défilement.

Dans un deuxième temps, deux évolutions seront au programme. Il faudra les prendre en compte dès la conception initiale :

Mais chaque chose en son temps, concentrons-nous sur la réalisation du remplissage et du vidage du ruban, ainsi que sa mise au point.

2. Le choix de la bibliothèque Python

Jusqu’aux générations 4 de Raspberry Pi, il était possible de piloter une sortie GPIO afin de produire le signal série nécessaire à la première entrée D_in d’une chaîne de LED adressables. Ceci était réalisé grâce à la fameuse bibliothèque nommée rpi_ws281x (https://github.com/rpi-ws281x/rpi-ws281x-python). Mais la nouvelle architecture matérielle des cartes Raspberry Pi 5 a un peu changé la donne et cette bibliothèque...

1. Cahier des charges

Dans ce paragraphe nous allons mettre en œuvre les deux types d’encodeurs décrits au chapitre Le matériel utilisé : l’encodeur absolu et l’encodeur incrémental.

Ils sont tous deux assimilables à des boutons-poussoirs assemblés en parallèle. La récupération des informations se fera donc via des entrées GPIO.

Pour illustrer ce paragraphe, nous allons simplement réaliser un script capable d’afficher dans la console une valeur numérique représentative de la position de l’axe de l’encodeur, et qui variera en fonction des mouvements.

2. L’encodeur absolu

a. Le câblage de l’encodeur absolu

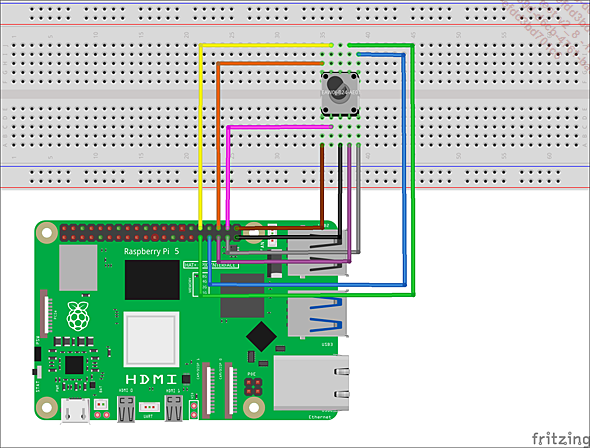

Avec l’encodeur absolu BOURNS, une simple lecture des états des huit sorties est nécessaire pour connaître la position de son axe. Les huit broches GPIO sont choisies pour leur proximité les unes avec les autres de manière à condenser les connexions vers l’encodeur d’un côté uniquement du connecteur GPIO.

Le câblage est donc assez basique, mais nécessite un peu de rigueur en regard du nombre de fils à connecter.

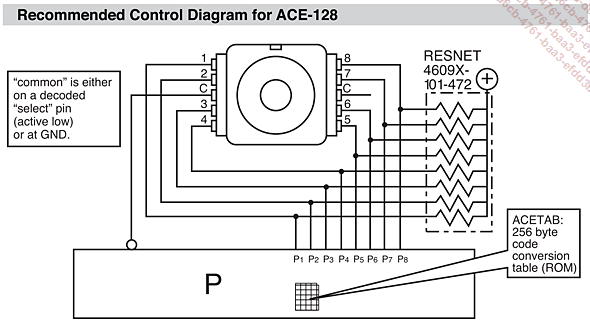

Notez l’extrême similarité de ce schéma avec celui recommandé par le fabricant.

class EncodeurACE128():

def__init__(self,noGpio1,noGpio2,noGpio3,noGpio4,noGpio5,noGpio6,noGpio7,noGpio8):
    self.SurChangementValeur=None
    self._vEncodeur=None
    self._gpios=[
        gpiozero.DigitalInputDevice(noGpio1, pull_up=True, bounce_time=0.0001),
        gpiozero.DigitalInputDevice(noGpio2...

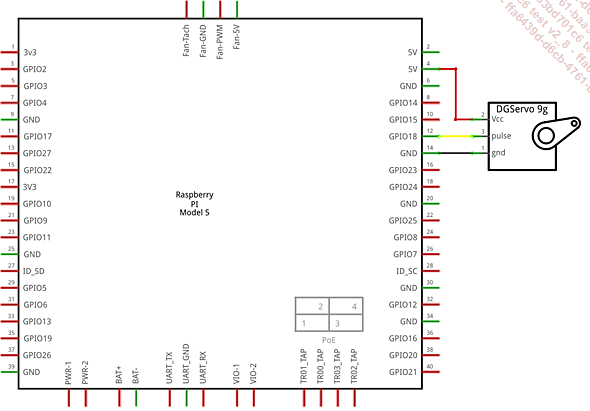

1. Câblage du servomoteur

Le servomoteur dispose de trois fils. Le rouge est dédié au + de l’alimentation, généralement en 5 volts. Le noir ou le marron est relié à la masse, et le dernier qui peut être orange, blanc ou d’une autre couleur, est le signal de commande. Ce dernier est généré par le GPIO 18.

Les prises à trois points des servomoteurs ne sont généralement pas adaptées au brochage du GPIO du Raspberry Pi. Il faut adjoindre des câbles Dupont mâle/femelle pour connecter ses broches au Raspberry Pi. Le câblage est assez intuitif : alimentation 5 volts, masse et commande connectées au GPIO 18.

2. Exploration des commandes

La librairie gpiozero dispose de deux classes nommées Servo et AngularServo.AngularServo hérite directement de la classe Servo. Elle dispose donc des mêmes fonctionnalités avec en plus Les deux sont quasi identiques. AngularServo permet simplement un pilotage sous forme angulaire exprimé en degrés, ainsi qu’un calibrage à réaliser en fonction des observations des positions extrêmes. Elle permet aussi de limiter la rotation angulaire, ce qui, pour certains projets, peut être intéressant si la mécanique commandée ne supporte pas toute la plage angulaire.

Néanmoins, dans un but pédagogique, nous allons porter notre attention sur la classe Servo plus basique et brute. Rien ne vous empêche par la suite, une fois le fonctionnement du servomoteur compris et maîtrisé, d’utiliser la classe AngularServo.

import gpiozero

s=gpiozero.Servo(18)

Le servomoteur se met en marche ; vous remarquerez qu’il oscille un peu.

s.min()
.mid()
s.max()

Ces commandes permettent respectivement la rotation vers la position minimale (sens anti-horaire), la position médiane et la position maximale...

1. Cahier des charges

Pour donner un aperçu des possibilités offertes par la carte Sense HAT, réalisons ici quelques animations lumineuses basées sur des icônes de météo : soleil, soleil nuageux, pluie, orage, brouillard, neige et vent. Le passage d’une animation à une autre s’effectue par simple pression à gauche ou à droite sur le joystick. Une pression vers le haut fait défiler un texte avec les valeurs de température, d’humidité et de pression mesurées par la carte, tandis qu’une pression vers le bas quitte le programme.

2. Le choix de la bibliothèque

Ce qui est très intéressant avec la carte Sense HAT, c’est que vous pouvez totalement expérimenter votre code Python sans disposer d’une carte physique. Il existe en effet un simulateur logiciel offrant un affichage la matrice de LED, des curseurs pour modifier manuellement des valeurs des capteurs internes, et des boutons pour simuler les appuis sur le joystick.

Ce simulateur est installé par défaut sur Raspberry Pi OS Full et est disponible via le menu Framboise, Programmation, puis Sense HAT Emulator. Si vous ne disposez pas de l’icône dans le menu Framboise, c’est que l’émulateur n’est pas installé. Vous pouvez remédier à ce manque en exécutant la commande ci-dessous depuis un terminal :

sudo apt-get install sense-emu-tools python3-sense-emu

Le paquet sense-emu-tools contient l’émulateur, et le paquet python3-sense-emu la bibliothèque Python pour utiliser l’émulateur dans vos scripts.

Ce système est très souple. En effet, pour utiliser le simulateur ou la carte physique, il suffit d’agir sur la bibliothèque : avec sense_emu c’est le simulateur qui sera utilisé, avec sense_hat ce sera la carte physique. Ces deux bibliothèques disposent toutes deux d’une classe SenseHat avec exactement les mêmes propriétés et méthodes. Vous n’aurez donc qu’à modifier l’instruction import en début de script pour basculer entre les deux bibliothèques.

3. Exploration des commandes

Commençons par explorer un peu ce qu’il est possible de faire avec cette carte. La documentation complète...
